iglide® D - Données matérielles
Tableau des matériaux
Caractéristiques générales
Unité
iglide® D
Méthode d'essai
Densité
g/cm³
1.40
Couleur
Vert
Absorption maximale d'humidité à 73° F/50% R. H.
% en poids
0.3
DIN 53495
Absorption maximale d'humidité
Poids -%
1.1
Coefficient de frottement de surface, dynamique, contre l'acier
µ
0.08 - 0.26
Valeur p x v, max (sec)
psi x fpm
8,700
Propriétés mécaniques
Module d'élasticité
psi
290,100
DIN 53457
Résistance à la traction à 68° F
psi
10,440
DIN 53452
Résistance à la compression
psi
10,150
Pression de surface maximale recommandée (68° F)
psi
3,336
Dureté Shore D
78
DIN 53505
Propriétés physiques et thermiques
Température d'application supérieure à long terme
°F
194
Température supérieure d'application à court terme
°F
230
Température d'application inférieure
°F
-58
Conductivité thermique
[W/m x K]
0.25
ASTM C 177
Coefficient de dilatation thermique (à 73° F)
[K-1 x 10-5 ]
11
DIN 53752
Propriétés électriques
Résistance particulière à l'avancement
Ωcm
> 1014
DIN IEC 93
Résistance de surface
Ω
> 1014
DIN 53482

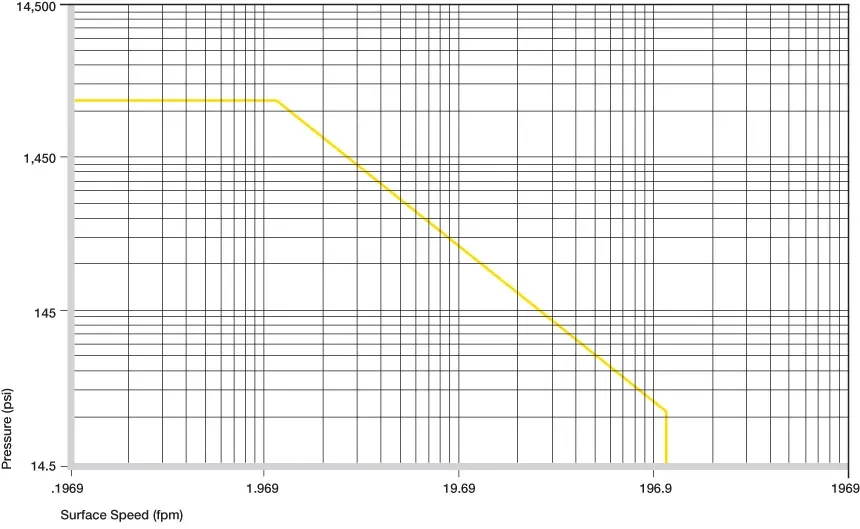

Valeurs p x v autorisées
Pour les bagues en plastique iglide® D d'une épaisseur de paroi de 1 mm en fonctionnement à sec contre un arbre en acier, à 68° F, installées dans un boîtier en acier.
Le développement de l'iglide® D en tant que matériau pour bagues a placé les hautes performances et les coûts très bas au premier plan du profil d'application. Il doit permettre d'obtenir des coefficients de frottement particulièrement faibles en fonctionnement à sec et à des vitesses élevées. Les bagues en iglide® D sont supportées de manière sélective par une combinaison de lubrifiants solides. Le matériau contenant du silicium permet d'obtenir des coefficients de frottement extrêmement faibles en fonctionnement à sec et est pratiquement exempt d'effets de glissement.
Figure 24.2 : Déformation sous charge et températures
Pression de surface
Les bagues en plastique iglide® D ont été développées principalement pour des charges radiales faibles à moyennes. La figure 24.2 montre la déformation élastique d'iglide® D sous l'effet de charges radiales. Sous la pression de surface maximale recommandée de 3 336 psi, la déformation est d'environ 3 %. Une déformation plastique peut être négligeable jusqu'à cette valeur. Elle dépend toutefois aussi de la période d'exposition.
Figure 24.3 : Pression de surface maximale recommandée en fonction de la température
Températures
La température maximale autorisée à court terme est de 230° F, et la température d'application à long terme est de 194° F. Avec l'augmentation des températures, la résistance à la compression des bagues en plastique iglide® D diminue. La figure 24.3 clarifie ce lien.
Les températures qui règnent dans le système de bagues ont une influence sur l'usure des bagues. L'usure augmente avec la température.
Figure 2.4 : Coefficients de frottement en fonction de la vitesse de la surface, p = 108 psi
Fig. 2.7 : Usure, application rotative avec différents matériaux d'arbre, charge p = 108 psi, v = 98,5 fpm
Matériaux de l'arbre
Les graphiques présentent un résumé des résultats des essais effectués avec différents matériaux d'arbres et des bagues en iglide® D.
Dans la plage des faibles charges, l'arbre chromé dur est le matériau le plus approprié pour les bagues en plastique iglide® D. Pour les charges supérieures à 290 psi, les arbres en acier trempé et rectifié 1050 ainsi qu'en acier inoxydable 304 augmentent la résistance à l'usure.
Pour le fonctionnement oscillant, les arbres en acier trempé et rectifié 1050 et les arbres en acier inoxydable 304 peuvent être utilisés dans la plage de faible charge.
Veuillez nous communiquer avec si le matériau de l'arbre que vous avez choisi ne figure pas dans cette liste.
Figure 24.10 : Influence de l'absorption d'humidité sur les bagues en plastique iglide® D
Rayons radioactifs
Les bagues en plastique iglide® D sont résistantes aux rayonnements jusqu'à une intensité radioactive de 3 x 10² Gy.
