iglide® L250 - Données matérielles
Tableau des matériaux
Caractéristiques générales
Unité
iglide® L250
Méthode d'essai
Densité
g/cm³
1.50
Couleur
Beige
Absorption maximale d'humidité à 73° F/50% R. H.
Poids -%
0.7
DIN 53495
Absorption maximale d'humidité
Poids -%
3.9
Coefficient de frottement, dynamique contre acier
µ
0.08 - 0.19
Valeur p x v, max (sec)
psi x fpm
11,500
Propriétés mécaniques
Module d'élasticité
psi
282,800
DIN 53457
Résistance à la traction à 68° F
psi
9,718
DIN 53452
Résistance à la compression
psi
6,817
Pression de surface maximale recommandée (68° F)
psi
6,527
Dureté Shore D
68
DIN 53505
Propriétés physiques et thermiques
Température d'application supérieure à long terme
°F
194
Température supérieure d'application à court terme
°F
356
Température d'application inférieure
°F
-40
Conductivité thermique
[W/m x K]
0.24
ASTM C 177
Coefficient de dilatation thermique (à 73° F)
[K-1 x 10-5 ]
10
DIN 53752
Propriétés électriques
Résistance volumique particulière
Ωcm
> 1010
DIN IEC 93
Résistance de surface
Ω
> 1011
DIN 53482

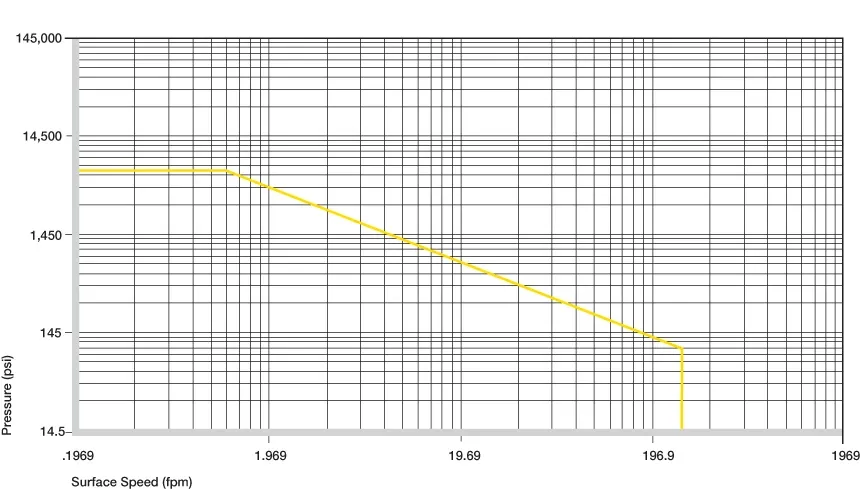

Valeurs p x v admissibles pour iglide® L250 fonctionnant à sec contre un arbre en acier, à 68° F.
Valeurs p x v autorisées
Pour les bagues en plastique iglide® L250 d'une épaisseur de paroi de 1 mm en fonctionnement à sec contre un arbre en acier, à 68° F, installées dans un boîtier en acier.
iglide® L250 est un matériau pour bagues destiné aux vitesses de rotation élevées, aux mouvements de glissement rapides et aux coefficients de frottement élevés. Le matériau iglide® L250 peut présenter ces avantages en particulier avec de faibles charges. Les applications qui présentent ces avantages sont les ventilateurs, les petits moteurs, les capteurs à fonctionnement rapide ou la technologie des aimants.
Déformation sous charge et températures
Pression superficielle
La résistance à la compression des bagues en plastique iglide® L250 diminue avec l'augmentation de la température. Le graphique montre cette relation inverse. Cependant, à la température maximale à long terme de +194 °F, la pression de surface admissible est de près de 2901 psi.
Pression de surface maximale recommandée en fonction de la température
Températures
Les bagues en plastique iglide® L250 peuvent être utilisées à des températures allant de -40° F à 194° F. La température maximale à court terme est de 356° F. Notez qu'une fixation mécanique de la bague est recommandée à partir d'une température de 131° F. Des températures plus élevées peuvent également entraîner la perte de la fixation par pression de la bague et son déplacement dans le boîtier.
Coefficients de frottement de l'iglide® L250 en fonction de la vitesse d'avancement; p = 108 psi
Frottement et usure
Les faibles coefficients de frottement ont une grande influence sur les excellentes caractéristiques des bagues en plastique iglide® L250. La meilleure association d'iglide® L250 se fait avec des arbres en acier inoxydable 304 où des coefficients de frottement de 0,14 sont déjà atteints à de faibles charges. Des coefficients de frottement inférieurs à 0,1 ont déjà été mesurés pour des valeurs inférieures à 1 450 psi. Afin de transmettre les excellentes valeurs d'usure à l'application, les charges supérieures à 725 psi doivent être évitées.
Usure, application rotative avec différents matériaux d'arbre, charge p = 108 psi, v = 98 fpm
Matériaux des arbres
Comme le montrent les graphiques, divers types d'arbres peuvent être utilisés à faible charge et à faible rotation. Les bons coefficients de frottement sont maintenus dans une large gamme de valeurs de rugosité recommandées pour les arbres. En ce qui concerne les charges supérieures à 145 psi, le choix du matériau de l'arbre devient plus important.
Influence de l'absorption d'humidité sur les bagues en plastique iglide® L250
Rayons radioactifs
Les bagues en plastique iglide® L250 sont résistantes aux rayonnements jusqu'à une intensité radioactive de 3 x 104 Gy. Un rayonnement plus élevé affecte le matériau et peut potentiellement entraîner une diminution notable de la valeur d'une propriété mécanique importante.
