drylin® R - Information technique

DryLin® Système expert

Utilisez le système expert pour trouver rapidement le roulement linéaire drylin® qui conviendra à votre application.

Calculez la durée de vie, le jeu, et générez des fichiers CAO et des appels d'offres à l'aide d'un simple programme.

Table des matériaux

Caractéristiques générales	Unité	iglide® J	iglide® T500	iglide® J200	Méthode d'essai
Densité	g/cm³	1.49	1.44	1.72
Couleur		Jaune	Noir	Gris foncé
Absorption maximale d'humidité à 73°F/50% H. R.	Wt.-%	0.3	0.1	0.2	DIN 53495
Absorption maximale d'eau	Wt.-%	1.3	0.5	0.7
Coefficient de frottement de surface, dynamique, contre l'acier	µ	0.06 - 0.18	0.09 - 0.27	0.11 - 0.17
valeur p x v, max. (sec)	psi x fpm	9,700	37,700	8,600
Propriétés mécaniques
Module E de flexion	psi	348000	1174500	406000	DIN 53457
Résistance à la flexion à 68°F	psi	10585	24650	8410	DIN 53452
Résistance à la compression	psi	8700	14500	n.d.
Recommandé max. pression de surface (68°F)	psi	5075	21750	3335
Dureté Shore D		74	85	70	DIN 53505
Propriétés physiques et thermiques
Température supérieure à long terme	°F	194	482	194
Température supérieure d'application à court terme	°F	248	599	248
Température d'application plus basse	°F	-58	-148	-58
Conductivité thermique	[W/m x K]	0.25	0.6	0.24	ASTM C 177
Coefficient de dilatation thermique (à 73,4 °F)	[K^-1 x 10^-5	10	5	8	DIN 53752
Propriétés électriques
Résistance particulière à l'avancement	Ωcm	>10¹³	< 10⁵	>10⁸	DIN IEC 93
Résistance de la surface	Ω	>10¹²	<10³	>10⁸

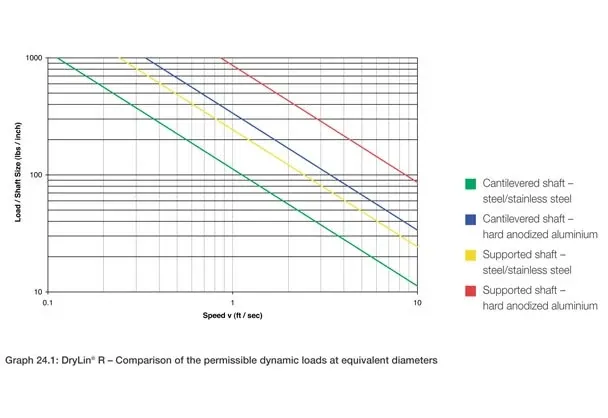

DryLin® R - Comparaison des charges dynamiques autorisées pour un même diamètre

Saleté, poussière, fibres

Douilles à billes résistantes à la saleté et à la poussière

Une caractéristique importante de tous les roulements linéaires drylin® est leur tolérance à la saleté. Pour la plupart des systèmes de roulements, l'utilisation de racleurs ou de joints est recommandée même en cas de faible accumulation de saletés. drylin® n'est pas affecté par la poussière, les peluches ou les saletés grossières.

La conception brevetée du palier, qui utilise des patins individuels reliés par des sections de film mince, offre des avantages en termes de performances pour les environnements sales.

Les saletés, même lorsqu'elles sont mouillées sur l'arbre, sont éliminées par les patins individuels et déplacées vers les zones sans contact. Les patins des roulements drylin® glissent ensuite sur l'arbre débarrassé de tous les contaminants.

Roulements linéaires à billes

Les applications qui fonctionnent à la limite de la faisabilité technique ou dans des environnements extrêmement difficiles se caractérisent par la nécessité de remplacer fréquemment les roulements linéaires. Dans de nombreux cas, la durée de vie peut être multipliée plusieurs fois avec drylin®. Cependant, dans les applications extrêmes, même les roulements drylin® doivent être remplacés de temps en temps.

Dans ce cas, les roulements linéaires drylin® peuvent contribuer à réduire considérablement les coûts, car seule la chemise de roulement iglide® doit être remplacée. Cela signifie souvent une réduction de plus de 90% des coûts des pièces de rechange. Les revêtements iglide® peuvent être remplacés, alors qu'une cage de roulement à billes ne peut pas l'être.

Les adaptateurs en deux parties permettent de réaliser des économies encore plus importantes. Il n'est plus nécessaire de retirer les arbres du logement. Les deux coquilles de l'adaptateur s'ouvrent très facilement. Le roulement en plastique haute performance qui se trouve à l'intérieur est fendu et peut être facilement retiré de l'arbre. Il suffit de clipser un nouveau roulement sur l'arbre, d'assembler les deux moitiés de l'adaptateur et de procéder à l'installation.

Les adaptateurs divisés permettent de réduire les temps d'installation au minimum.
