Réducteur elliptique drygear® RL-S-17 : léger et efficace

Réducteurs elliptiques de nouvelle génération

Les réducteurs elliptiques de nouvelle génération séduisent par leur structure extrêmement compacte. Une structure qui est également très légère en raison du recours à des polymères hautes performances sans graisse. L'utilisation optimisée des tribo-polymères a également permis d'améliorer la régularité du fonctionnement, le jeu axial et la durée de vie. Le réducteur elliptique peut être utilisé dans le dernier axe de robots à bras articulé, à portique et Delta en amont de différents systèmes à pinces. Il a pour mission de prendre des objets sans système rotationnel et de les positionner avec précision.


• Convient à un raccordement direct à des moteurs pas à pas NEMA17
• Solution d'automatisation économique
• Disque adaptateur disponible pour la fixation de pinces
• Peu d'entretien grâce aux polymères hautes performances sans graisse
• Commande possible sous forme de kit sur la plateforme robotique RBTX.de

Réducteur elliptique drygear

Les raisons de la mise au point du réducteur elliptique drygear RL-S-17

Le nouveau réducteur elliptique réalise des mouvements sur le 5ème axe des robots par exemple. Il assure aussi de nombreuses autres applications d'automatisation de manière économique et durable. Partie intégrante de notre gamme de produits d'automatisation low cost, ce réducteur a aussi été mis au point sur la base de notre technologie tribo-polymères.Les réducteurs elliptiques igus se distinguent par une absence de graissage et par une résistance au frottement et à l'usure qui viennent de leurs composants. L'emploi des polymères permet également d’avoir des réducteurs extrêmement compacts et peu coûteux à fabriquer.

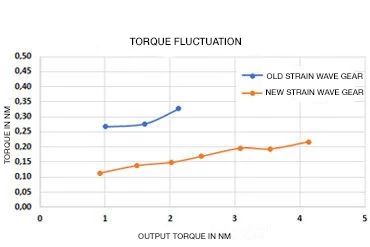

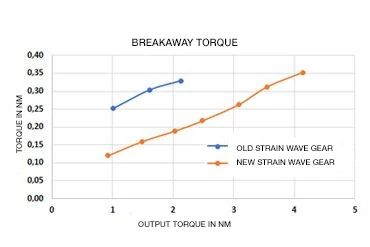

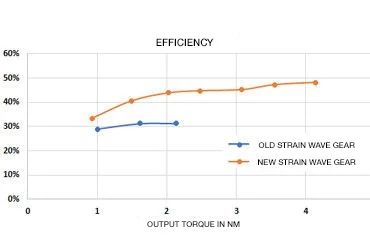

Les travaux de recherche et de perfectionnement qui ont donné le jour à la dernière génération de réducteurs elliptiques ont surtout permis d'améliorer encore la régularité du fonctionnement, le jeu axial et la durée de vie par des optimisations de la construction et par le choix des matériaux. Le nouveau réducteur elliptique peut aussi être adapté à un moteur pas à pas ou à un autre type de moteur. Il est basé sur la taille Nema 17 et a été mis au point de manière à avoir une démultiplication élevée de 28:1. Celle-ci a été testée dans le laboratoire de tests igus à une durée de vie de 1 million de cycles, une charge de 1,5 Nm et une vitesse de rotation de 6 tr/min.  Ces étapes de développement sont déjà prévues pour la taille Nema 23.
